KPZ轉盤電動平車：各大生產企業由于車間場地限制，電動平車的軌道呈互相交叉式鋪設安裝,平板車需由一條軌道轉到另一條相交叉的軌道運行(一般互相垂直),此時就需要用到地坑轉盤以變換軌道。轉盤電動平車是一種能夠在90°轉彎的軌道上運行的電動平車，其原理是：電動平車運行至電動轉盤上，手動或自動旋轉電動轉盤，與垂直軌道對接，將電動平車沿垂直于軌道運行，實現90°轉彎，適用于裝備生產線的環形軌道、交叉軌道等場合。轉盤系統具有運行平穩，軌道對接精度高、可實現全自動電器控制。目前自動生產線轉盤換軌電動平車系統已被廣泛應用于各種生產車間，它提高了生產效率，降低了生產成本，可根據廠房空間具體設計，是許多企業的 方案。
KPZ轉盤電動平車是一種以實現軌道平車原地轉彎換向的設備，安裝在兩條軌道交叉的位置，其臺面上鋪設一條或多條軌道，軌道上表面與地面上的軌道上表面平齊，軌距與地面的軌距一致，平車完全運行至轉盤上停止，轉盤啟動轉動至需要的角度與地面的軌道完成對接，平車再次啟動沿對接后的軌道運行至需要的位置。其特殊的功能是軌道運輸系統中常見的設備。臺車自重加載重就是配套轉盤的載重量，轉盤的旋轉角度可根據客戶的不同需求設定，可實現360度任何一個角度停止，也可實現井型十字交叉運行，轉盤換軌車為電動平車的配套裝備。當生產工藝流程線上需轉彎、且電動平車的轉彎半徑不能滿足要求時，可配置轉盤換軌車，實現電動平車原地90度回轉，定位準確，軌道對接精度高。KPZ系列轉盤換軌車可分手動和電動兩種，可根據實際使用情況靈活選擇。
技術參數表
|
平車型號 |
KPZ-15T |
備注 |
|
|
額定載重量 |
15 |
|
|
|
行走臺面尺寸 |
Φ8000*650 |
車架部分全部為鋼板焊接而成 |
|
|
旋轉角度 |
90° |
|
|
|
軌內側距 |
1435 |
|
|
|
電機功率 |
3 |
|
|
|
旋轉速度(r/min) |
0-2 |
變頻 |
|
|
薦用道軌型號 |
P24 |
|
|
|
非標定制：1、載重量、臺面尺寸 2、平車部件均可由客戶指定 |
|||

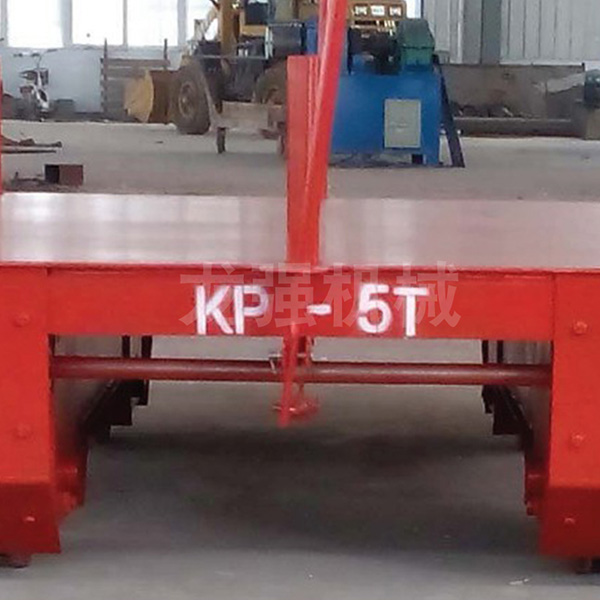

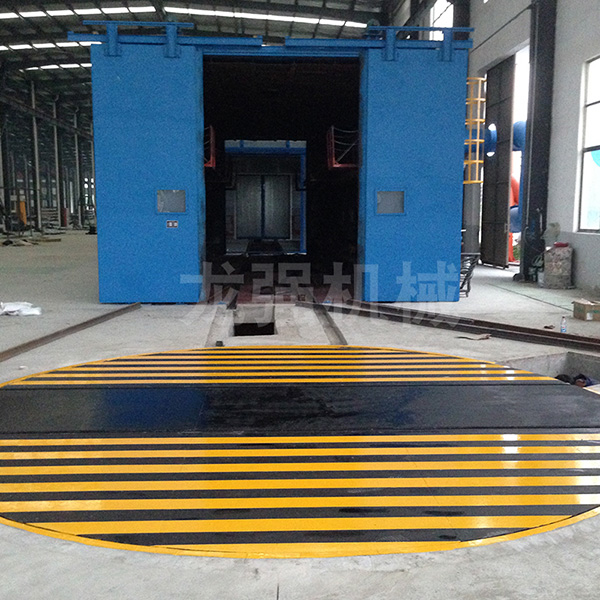

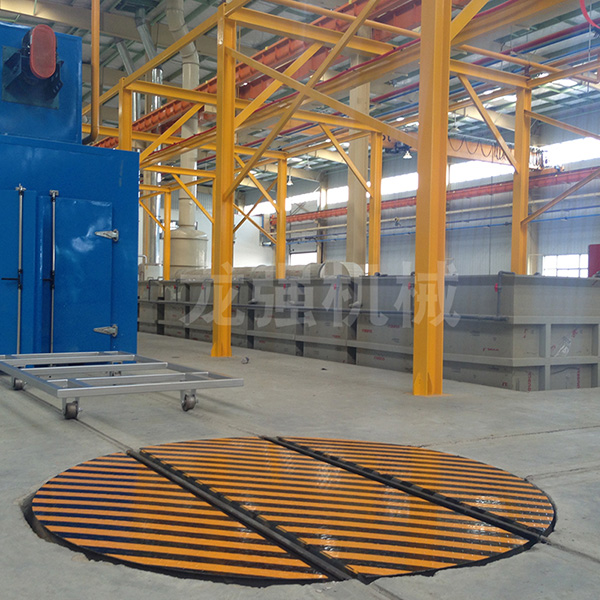

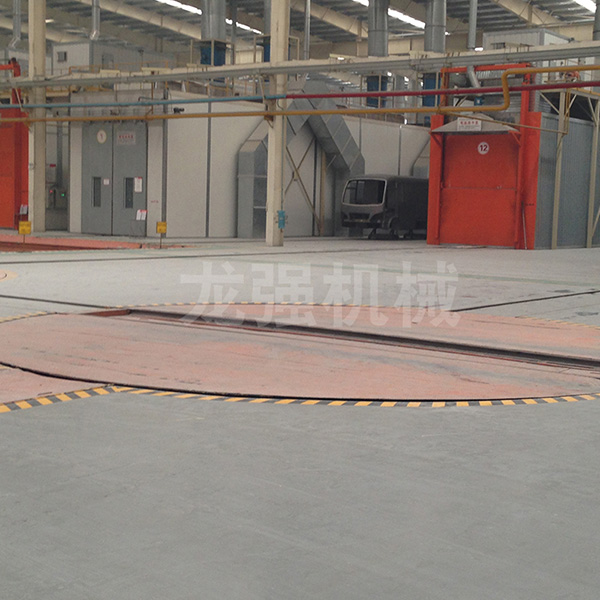

產品展示：
